法兰MOD刀柄介绍
2023-09-05
背景
常用刀具(如铰刀)在加工中会发生切削刃跳动的现象。切削刃跳动达到一定程度后会严重影响加工质量,因此需要控制切削刃跳动。现有技术中的控制方法是在加工中依靠刀具与连接主轴刀柄的自身精度来保证切削刃跳动。这种控制方法的缺陷是,随着刀具或刀柄在使用中的磨损,切削刃跳动会增大,从而降低加工精度。有时由于机床存在误差,导致机床上安装的刀柄刀具产生径向跳动或轴向偏差
特点
能够根据加工状态随时通过主动调节径向跳动以及轴向偏差的法兰盘可调节式刀柄结构
使用方法
将第一法兰盘上的连接直柄插入第二法兰盘上的沉孔之中并与沉孔间隙配合,使用压紧螺栓拧入压紧螺栓孔并穿进连接螺栓孔,从而将第一法兰盘和第二法兰盘连接起来。连接第一法兰盘和第二法兰盘时,压紧螺栓不可拧的过紧,以便于使用径向调节顶丝调节径向跳动。在压板槽中放入压板,在各径向调节顶丝孔内旋入径向调节顶丝,在各轴向调节顶丝孔内旋入轴向调节顶丝

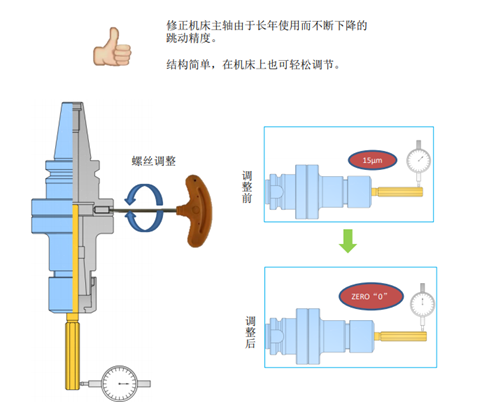

需要调节径向跳动时(如使用一段时间后刀具或刀柄发生磨损从而增大径向跳动时)旋紧相应径向调节顶丝使其将压板压出压板槽,从而调节该压板处第一法兰盘和第二法兰盘的配合间隙,进而使法兰刀柄的中心线发生偏摆;调节各处径向调节顶丝旋紧的位置程度,从而将法兰刀柄的中心线偏摆至正常位置,达到调节径向跳动的目的
